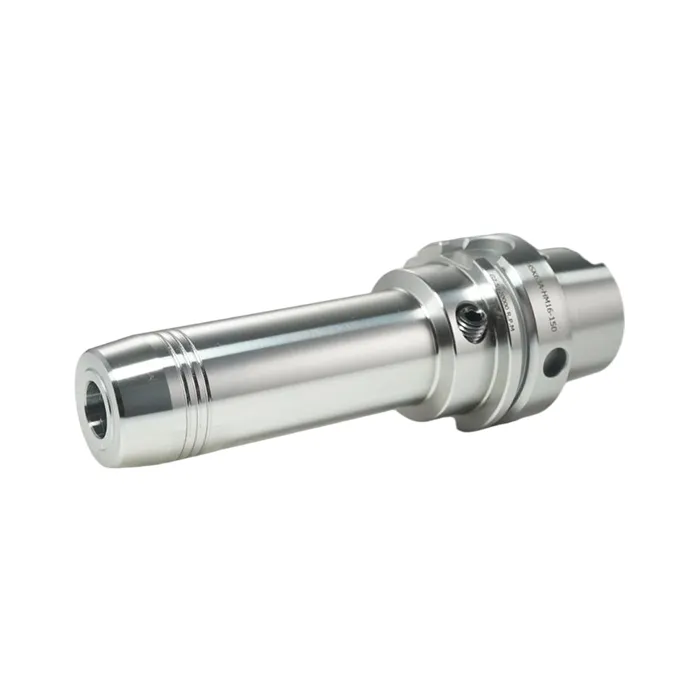

Hydrauliczny uchwyt na narzędzia

Co to jest hydrauliczny uchwyt narzędziowy?

Wysokiej jakości hydrauliczny uchwyt narzędziowy to zaawansowany element mocujący, który wykorzystuje nieściśliwość płynu hydraulicznego do bezpiecznego chwytania narzędzi skrawających. Zaprojektowany do precyzyjnego frezowania, wiercenia, rozwiercania i obróbki z dużą prędkością, eliminuje problemy z biciem i wibracjami typowe dla tradycyjnych oprawek narzędziowych. Z biciem promieniowym ≤0,002 mm przy 3×D i dokładnością powtarzalnego pozycjonowania ≤0,001 mm, doskonale obsługuje narzędzia węglikowe, PCD i PCBN w celu uzyskania ultraprecyzyjnych operacji. Hydrauliczne oprawki narzędziowe zapewniają stałą jakość podczas obróbki cienkościennych, miniaturowych lub skomplikowanych części, dzięki czemu są niezbędne w przemyśle lotniczym, formach, elektronice 3C i produkcji urządzeń medycznych.

Jakie są zalety tego produktu?

Mocowanie hydrauliczne o zerowej szczelinie zapewniające wyjątkową precyzję Komora hydrauliczna równomiernie rozszerza się wokół chwytu narzędzia, eliminując tradycyjne szczeliny w tulejach sprężynowych. Jednolite mocowanie równomiernie rozkłada siłę, zapobiega odkształceniom narzędzia i zapewnia bicie promieniowe ≤0,002 mm przy 3×D. Wykończenie powierzchni może osiągnąć Ra0,1 μm, idealne do obróbki z lustrzanym wykończeniem. Ta funkcja sprawia, że ​​trwały hydrauliczny uchwyt narzędziowy jest idealnym wyborem do ultraprecyzyjnych zadań obróbki.

Wysoki balans dynamiczny zapewniający stabilność przy dużych prędkościach Precyzyjnie obrobiona, jednoczęściowa konstrukcja, pozbawiona szczelin i elementów elastycznych, zapewnia równowagę dynamiczną G2.5 przy 30 000 obr./min (opcjonalnie G1.0 przy 45 000 obr./min). Lekka i sztywna konstrukcja minimalizuje wibracje nawet o 70%, zachowując stabilność nawet przy bardzo dużych prędkościach.

Trwałe i ekonomiczne Tulejki mocujące wykonane z odpornej na zużycie stali stopowej, hartowanej próżniowo do 62HRC, pozwalają na ponad 20 000 wymian narzędzi ze spadkiem dokładności <3%. Podczas normalnego użytkowania nie jest wymagana wymiana oleju hydraulicznego, co zmniejsza koszty konserwacji. Szybka wymiana narzędzia w 10 sekund przy użyciu standardowego klucza dynamometrycznego, oszczędzająca czas produkcji.

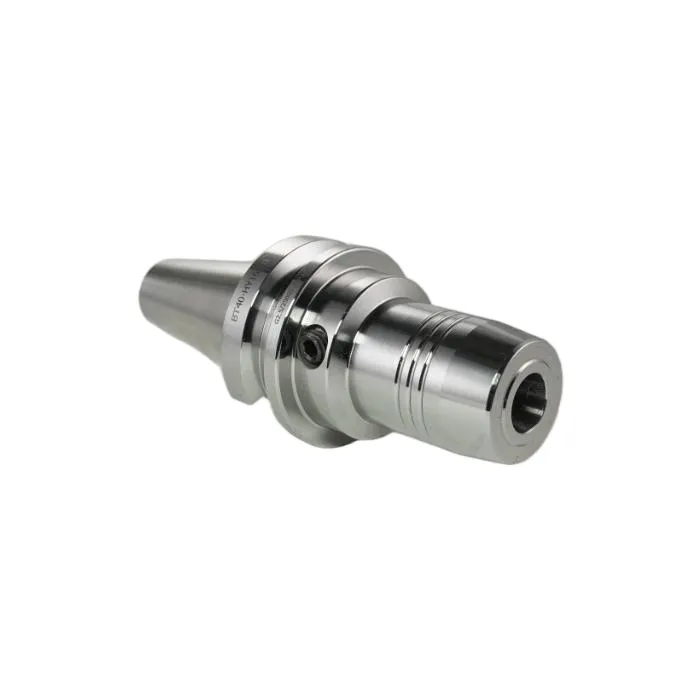

Szeroka kompatybilność i elastyczna funkcjonalność Obsługuje interfejsy BT30/BT40/BT50, HSK63A/HSK100A, średnicę mocowania φ3–φ32 mm (możliwość dostosowania) oraz narzędzia z chwytem prostym i kompozytowym. Opcjonalne kanały chłodziwa wewnętrznego pod wysokim ciśnieniem (≥25 MPa) skutecznie chłodzą i odprowadzają wióry z tytanu, stopów wysokotemperaturowych i innych materiałów trudnych w obróbce.

Specyfikacje techniczne

Przemysł lotniczy: Łopatki turbin, precyzyjne otwory w komorze spalania silnika; Mocowanie hydraulicznego uchwytu narzędziowego z zerową szczeliną zapewnia tolerancję ± 0,003 mm, a wysoka sztywność zapobiega drganiom narzędzia.

Typowe scenariusze zastosowań

Przemysł lotniczy: Łopatki turbin, precyzyjne otwory w komorze spalania silnika; Mocowanie z zerową szczeliną najnowszego hydraulicznego uchwytu narzędziowego zapewnia tolerancję ± 0,003 mm, a wysoka sztywność zapobiega drganiom narzędzia.

Precyzyjna produkcja form: formy do soczewek optycznych, wnęki na formy do pakowania półprzewodników; Dokładność na poziomie mikrometra pozwala na wykończenie powierzchni Ra0,05 μm bez polerowania.

Elektronika 3C: Mikrootwory w gniazdach chipów smartfonów, modułach kamer; stabilna wydajność przy dużych prędkościach zmniejsza pękanie miniaturowych narzędzi, osiągając 99,9% spójności wymiarowej.

Wyroby medyczne: Śruby ortopedyczne, implanty dentystyczne; równomierne mocowanie zapobiega deformacjom, spełniając normy ISO dotyczące bezpieczeństwa implantów.

Dlaczego warto wybrać Wangdefu?

1. Ponad dziesięcioletnie doświadczenie w oprzyrządowaniu CNC i produkcji precyzyjnej.

2. Opatentowana technologia mocowania hydraulicznego i liczne patenty na wzory użytkowe.

3. Niemiecki system produkcji certyfikowany przez TUV zapewniający międzynarodowe standardy jakości.

4. Nowoczesny sprzęt: 5-osiowe centra obróbcze Jinke, szlifierki walcowe Harding, wycinarki drutowe Vollmer, ustawiacze narzędzi Zoller, Zeiss CMM.

5. Rozwiązania dostosowane do Twoich materiałów (metal, plastik, kompozyt) i wymagań procesowych.

6. Pełne wsparcie serwisowe: dostosowywanie narzędzi, programowanie, produkcja prototypów, produkcja masowa i kontrola jakości.

Pakowanie i dostawa

Opakowanie ochronne zapewnia brak uszkodzeń podczas transportu.

Dostawa z naszej fabryki w Chinach zwykle w ciągu 7–15 dni, w zależności od dostosowania.

Obsługuje przyspieszoną wysyłkę w przypadku pilnych potrzeb produkcyjnych.

Obsługa posprzedażna i wsparcie

Instrukcje instalacji i samouczki wideo dotyczące prawidłowego mocowania i obsługi.

Gwarancja: 12 miesięcy od dostawy; bezpłatna wymiana z powodu wad produkcyjnych.

Zalecenia dotyczące regularnej konserwacji zapewniają długą żywotność.

Często zadawane pytania

P: Czy ten uchwyt może współpracować z ultratwardymi narzędziami PCD lub PCBN?

Odp.: Tak, hydrauliczny uchwyt narzędziowy jest przeznaczony do narzędzi z węglików spiekanych, PCD i PCBN, zapewniając precyzję mocowania na poziomie mikrometra.

P: Czy nadaje się do obróbki głębokich otworów lub wąskich szczelin?

Odp.: Absolutnie. Oferujemy wersje z przedłużonym lub krótkim trzpieniem, aby zapobiec zakłóceniom w ciasnych przestrzeniach.

P: Jak radzi sobie z obróbką z dużą prędkością?

Odp.: Dzięki wyważeniu dynamicznemu G2.5 przy 30 000 obr./min i opcjonalnemu G1.0 przy 45 000 obr./min utrzymuje stabilność nawet w warunkach skrawania z bardzo dużymi prędkościami.

P: Czy mogę dostosować średnicę mocowania lub interfejs?

Odp.: Tak, zapewniamy dostosowane do indywidualnych potrzeb rozwiązania w zakresie hydraulicznych uchwytów narzędziowych do wrzecion BT, HSK i ISO, o średnicach i konstrukcjach dostosowanych do Twoich wymagań dotyczących obróbki.

P: Jak długa jest oczekiwana trwałość narzędzia?

Odp.: Tuleje mocujące wytrzymują ponad 20 000 wymian narzędzi przy spadku precyzji <3%, zapewniając długoterminową stabilną pracę.
