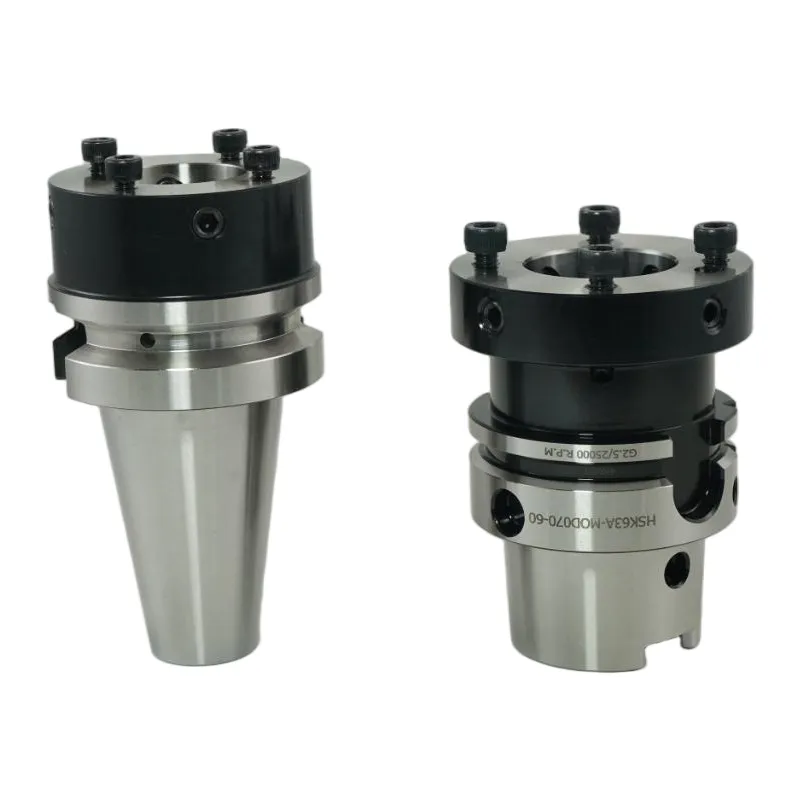

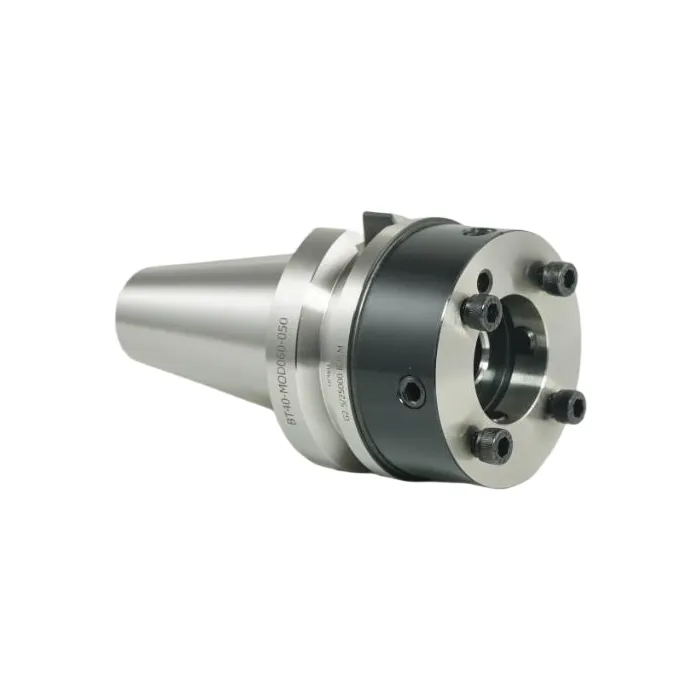

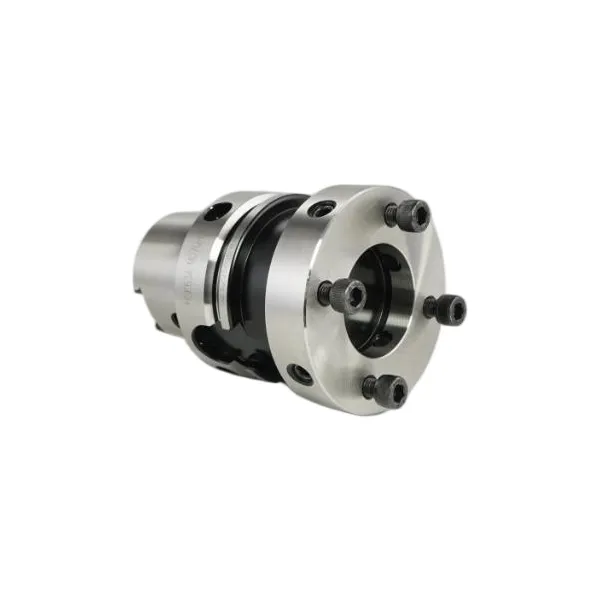

Adapter kołnierzowy z regulacją bicia

Co to jest adapter kołnierzowy z regulacją bicia?

Wysokiej jakości adapter kołnierzowy z regulowanym biciem został zaprojektowany z myślą o ultraprecyzyjnych operacjach frezowania, wytaczania i rozwiercania. W odróżnieniu od tradycyjnych oprawek narzędziowych posiada wbudowany mechanizm mikroregulacji, który umożliwia promieniową regulację średnicy z dokładnością do 0,001 mm i powtarzalnością ≤0,002 mm. Konstrukcja z podwójnym kontaktem pomiędzy powierzchnią czołową kołnierza a stożkiem wrzeciona zapewnia wyjątkową sztywność i stabilność obróbki nawet w warunkach intensywnego skrawania lub przy dużych wysięgach. To zaawansowane, precyzyjne narzędzie idealnie nadaje się do zastosowań w przemyśle lotniczym, kosmicznym, precyzyjnych formach, elektronice 3C i produkcji urządzeń medycznych.

Podstawowe zalety

1. Regulacja na poziomie mikronów – łatwa kompensacja błędów

Wyposażony w mimośrodowy pierścień regulacyjny i precyzyjną śrubę ustalającą, użytkownicy mogą regulować średnicę mocowania z dokładnością do 0,001 mm.

Zakres regulacji: 0,05–0,15 mm.

Kompensuje zużycie narzędzia, bicie wrzeciona i błędy obróbki, utrzymując tolerancje przedmiotu obrabianego w granicach ±0,002 mm.

Regulację można wykonać bez wyjmowania narzędzia, co zmniejsza liczbę cięć próbnych i ilości braków.

2. Korpus o podwójnym kontakcie i dużej wytrzymałości

Wykonane z wysokowytrzymałej stali stopowej 20CrNi2Mo, kute i poddane hartowaniu próżniowemu + procesowi głębokiego zimna, twardość 60±2HRC, wytrzymałość na zginanie ≥1200MPa.

Konstrukcja z podwójnym stykiem zwiększa powierzchnię styku o 50%, poprawiając przenoszenie momentu obrotowego o 30% w porównaniu z tradycyjnymi oprawkami o pojedynczym stożku.

Bicie promieniowe pozostaje ≤0,003 mm nawet w warunkach dużego obciążenia, co zapewnia jakość wykończenia powierzchni i pozwala uniknąć śladów drgań.

3. Stabilność przy dużych prędkościach

Lekka konstrukcja kołnierza minimalizuje wibracje odśrodkowe i opór powietrza, zachowując dokładność wymiarową w przypadku cienkościennych lub mikroelementów.

Specyfikacje techniczne

Typowe scenariusze zastosowań

● Przemysł lotniczy: łopatki turbin, precyzyjne otwory w komorze spalania silnika; mocowanie z zerową szczeliną zapewnia tolerancję ±0,003 mm, wysoka sztywność zapobiega drganiom narzędzia.

● Precyzyjna produkcja form: formy do soczewek optycznych, wnęki na formy do pakowania półprzewodników; Dokładność na poziomie mikrometra pozwala na wykończenie powierzchni Ra0,05 μm bez polerowania.

● Elektronika 3C: Mikrootwory w gniazdach chipów smartfonów, modułach kamer; stabilna wydajność przy dużych prędkościach zmniejsza pękanie miniaturowych narzędzi, osiągając 99,9% spójności wymiarowej.

● Wyroby medyczne: Śruby ortopedyczne, implanty dentystyczne; równomierne mocowanie za pomocą adaptera kołnierza z regulowanym biciem zapobiega deformacji, spełniając normy ISO dotyczące bezpieczeństwa implantów.

Zapewnienie jakości i certyfikacja

Wyprodukowano w naszej fabryce Wangdefu w Ningbo w Chinach, poddając rygorystycznej kontroli kontroli jakości na każdym etapie.

Wyposażone w zaawansowany sprzęt pomiarowy: pięcioosiowe centra obróbcze Jinke, wycinarki drutowe Vollmer, ustawiacze narzędzi Zoller, maszyny współrzędnościowe Zeiss.

W pełni zgodne z międzynarodowymi normami obróbki i bezpieczeństwa, zapewniające stabilną, powtarzalną wydajność komponentów o wysokiej wartości.

Dlaczego warto wybrać Wangdefu?

Ponad dziesięcioletnie doświadczenie w zakresie narzędzi CNC i prototypów.

Konfigurowalne rozwiązania dla wrzecion BT/HSK, materiałów i typów narzędzi skrawających.

Stopy o wysokiej twardości zapewniają trwałość narzędzia i mniejsze zużycie.

Krótkie terminy realizacji z dostawą prototypu już w 24 godziny.

Profesjonalny zespół i technologia chroniona patentami dają klientom zaufanie i niezawodność.

Obsługa posprzedażna i serwis

Przejrzyste instrukcje instalacji i regulacji, w tym filmy instruktażowe.

Dedykowany menadżer projektu do śledzenia postępów i kontroli jakości.

Przykładowe wsparcie, testowanie i zapewnienie jakości ze standardową gwarancją.

Łatwe do przestrzegania procedury konserwacji wydłużają żywotność i dokładność narzędzia.

Pakowanie i dostawa

Bezpieczne, antywibracyjne opakowanie przeznaczone do transportu na duże odległości.

Wiele adapterów można bezpiecznie wysłać razem.

Opcje dostawy z naszej fabryki w Chinach do miejsc na całym świecie z pełnym śledzeniem.

Często zadawane pytania

P: Czy mogę wyregulować adapter bez wyjmowania narzędzia? Odp.: Tak, pierścień regulacji mikrometru umożliwia regulację średnicy w locie.

P: Jakie materiały są obsługiwane? Odp.: Stal, stal nierdzewna, tytan, stopy wysokotemperaturowe, aluminium i kompozyty.

P: Jaka jest poprawa tolerancji w porównaniu do oprawek standardowych? Odp.: Powtarzalność do ± 0,002 mm, redukująca ilość odpadów i cięć próbnych.

P: Czy mogę zamówić niestandardowe długości lub średnice mocowania? Odp.: Oczywiście zapewniamy dostosowane do potrzeb adaptery kołnierzowe z regulowanym biciem, które odpowiadają Twoim potrzebom w zakresie obróbki CNC.
