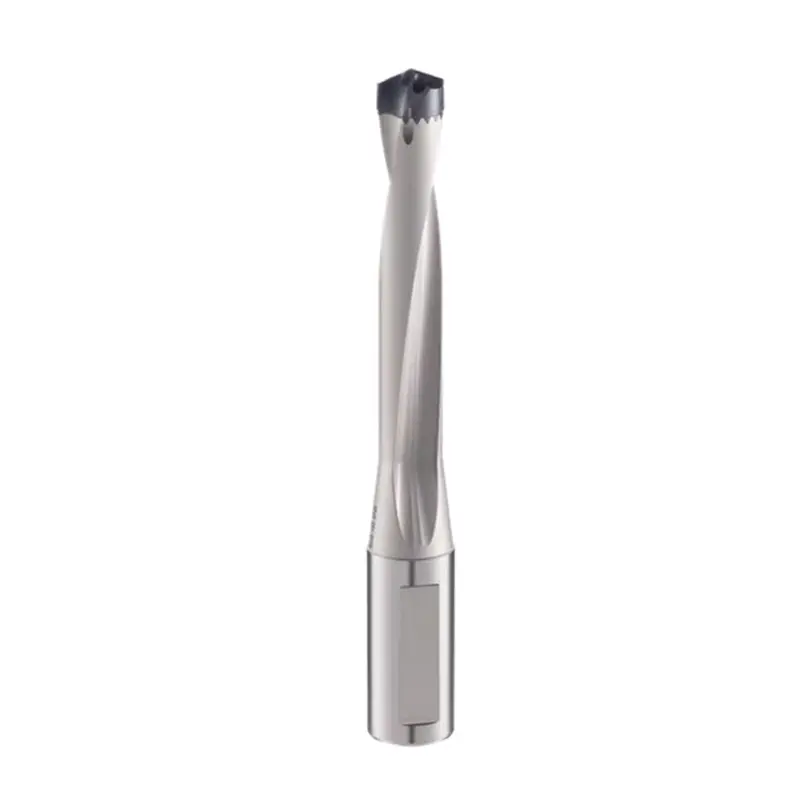

Wiertło z wymienną główką płaską

Co to jest wiertło z płytką wymienną?

Wiertło z wymienną główką płaską to wiertło z wymienną płytką, przeznaczone do bardzo precyzyjnego wiercenia różnych materiałów. Wymienne płytki zmniejszają zużycie narzędzi i poprawiają wydajność obróbki, dzięki czemu nadają się szczególnie do skomplikowanych części i wymagających projektów. Może precyzyjnie obrabiać otwory w metalach, tworzywach sztucznych i kompozytach, zachowując jednocześnie wyjątkowo wysoką stabilność wymiarową.

Kluczowe funkcje

Wydajne wiercenie: Odpowiednie do materiałów o średniej i wysokiej twardości.

Konstrukcja wymiennej płytki: zmniejsza koszty wymiany i wydłuża żywotność narzędzia.

Precyzyjne pozycjonowanie: zapewnia dokładność średnicy otworu i wykończenie ścianki otworu.

Wszechstronne możliwości adaptacji: Nadaje się do frezowania, wiercenia, obróbki wstępnej gwintów i nie tylko.

Korzystając z naszego wiertła wymiennego z płaską głowicą Wangdefu, klienci mogą znacząco poprawić produktywność, skrócić przestoje oraz zapewnić wysoką precyzję i spójność w każdym otworze.

Podstawowe zalety techniczne

Płytki wymienne + sztywny korpus narzędzia: ekonomiczna precyzja, której możesz zaufać

W Wangdefu projektujemy nasze wiertła z wymienną główką płaską, aby łączyć oszczędność z najwyższą sztywnością. Dzięki zastosowaniu płytek wymiennych z 4 narożnikami nasze narzędzia pozwalają, aby zarówno obwodowe, jak i środkowe krawędzie skrawające korzystały z tej samej płytki, co pozwala obniżyć koszty narzędzi skrawających o ponad 40% bez utraty wydajności. Nasze płytki są wykonane z najwyższej jakości węglików spiekanych lub CBN z zaawansowaną powłoką TiAlN/MEGACOAT NANO (twardość 35 GPa, odporność na utlenianie do 1150°C), zapewniając do 2 razy większą odporność na zużycie niż tradycyjne płytki.

Korpusy narzędzi są wykonane ze stali stopowej o wysokiej wytrzymałości lub pełnego węglika spiekanego, oferując 2,5 razy większą sztywność niż konwencjonalne narzędzia stalowe. Oznacza to, że nawet w przypadku stosunków głębokości do średnicy (L/D) odpowiednich dla specyfikacji 2D–3D z długimi wysięgami uzyskuje się minimalne ugięcie i wibracje — idealne do spójnej, precyzyjnej obróbki.

Geometria płaskiego końca + zoptymalizowane cięcie dla doskonałych wyników

Nasza geometria z płaskim końcem została zaprojektowana z krawędzią tnącą 180° i specjalistycznym honowaniem łukowym, aby zapewnić idealnie płaskie dna otworów z odchyleniem poniżej 0,01 mm. Ostra końcówka ma dodatni kąt natarcia, co zmniejsza opór skrawania o 30% i minimalizuje zadziory (≤0,037 mm).

Dzięki naszej innowacyjnej konstrukcji łamacza wiórów wióry są krótkie i łatwe do ewakuacji – nawet w otworach nieprzelotowych lub półprzelotowych. Oznacza to mniej przestojów, płynniejszą pracę i wyższą produktywność linii produkcyjnej.

Integracja wielu operacji: uprość swój przepływ pracy

Rozumiemy, że wydajność ma znaczenie. W przypadku płytek wymiennych Wangdefu i sztywnych korpusów narzędzi nie jest wymagane wstępne nawiercanie. Jedno narzędzie obsługuje:

Nachylone powierzchnie

Powierzchnie cylindryczne

Przecinające się otwory, w tym powierzchnie pochylenia 3°

Wiertło z wymienną główką płaską umożliwia również wiercenie, pogłębianie i wykańczanie wewnętrznej powierzchni czołowej, redukując tradycyjne sześcioetapowe procesy do trzech. Integracja ta może skrócić czas cykli cięcia nawet o 50%, oszczędzając zarówno czas, jak i koszty. Nasze narzędzia są w pełni kompatybilne z poziomymi centrami obróbczymi, automatami tokarskimi i standardowymi oprawkami typu BT/HSK.

Precyzja i stabilność w produkcji seryjnej

Każdy sztywny korpus narzędzia jest połączony z klinowym systemem mocowania płytki z mimośrodową regulacją sworznia, zapewniającym bicie krawędzi skrawającej ≤0,01 mm. Tolerancja średnicy pozostaje stabilna w granicach ±0,03 mm, a nierówny skok i końcówka o niskim oporze redukują wibracje.

Wynik? Wyjątkowe wykończenie powierzchni (Ra1,6–3,2μm) i odchyłka średnicy <0,02mm nawet po 500 otworach. Ten poziom precyzji zapewnia stałą produkcję seryjną — jest to idealne rozwiązanie w przemyśle motoryzacyjnym, lotniczym, elektronicznym i przy produkcji form.

Dlaczego warto wybrać Wangdefu?

Jako chiński producent, dostawca i fabryka specjalizująca się w precyzyjnych narzędziach CNC, Wangdefu wnosi ponad dziesięcioletnie doświadczenie do każdego produktu. Nasze wiertła z wymienną główką płaską są wspierane przez:

Sprawdzone stopy o wysokiej twardości i technologia PCD/CBN

Indywidualne rozwiązania do głębokich otworów, mikrootworów lub skomplikowanych geometrii

Pełne wsparcie produkcyjne od projektu, prototypowania, po dostawę seryjną

Szybka reakcja i konsultacje techniczne ze strony naszych oddanych kierowników projektów

Wybierając firmę Wangdefu, nie kupujesz tylko wiertła z wymienną główką płaską — zyskujesz partnera zapewniającego precyzję, wydajność i niezawodność w nowoczesnej obróbce CNC.

Podstawowe parametry produktu

Typowe zastosowania wierteł z płytką wymienną Wangdefu

W Wangdefu nasze wiertła z płytką wymienną zostały zaprojektowane z myślą o wysokiej precyzji, stabilności i wydajności w wielu gałęziach przemysłu. Oto kilka typowych zastosowań, w których nasze narzędzia wyróżniają się:

Produkcja samochodów

Do zadań takich jak pogłębianie śrub obudowy skrzyni biegów (M10–M27) nasze wiertło z płytką wymienną o średnicy φ20 mm zapewnia wyjątkową wydajność. Przy prędkości skrawania 150 m/min i posuwie 0,1 mm/obr. jednym narzędziem można wykonać do 3520 otworów. W porównaniu do konwencjonalnych wierteł wymiennych, nasze rozwiązanie poprawia wydajność o 50%, zachowując jednocześnie stałą jakość otworów i wykończenia bez zadziorów.

Przemysł pleśniowy

Podczas obróbki nachylonych otworów na śruby ze stali formierskiej SKD11 z pochyleniem 3°, nasze narzędzia integrują wiercenie i pogłębianie w jednym kroku. Precyzyjna geometria płaskiego końca zapewnia gładkie dno otworów bez zadziorów, całkowicie eliminując potrzebę późniejszego szlifowania i poprawiając wydajność pracy.

Wyposażenie maszyn

Duże otwory przelotowe z żebrami strukturalnymi często wymagają narzędzi o doskonałej sztywności. Nasze wiertło z płaską płytką wymienną charakteryzuje się solidnym korpusem narzędzia, umożliwiającym pracę na długich wysięgach, w połączeniu ze zoptymalizowanym łamaczem wiórów, który zapobiega zatykaniu. Pozwala to zwiększyć wydajność obróbki nawet o 60% w porównaniu do metod konwencjonalnych, przy zachowaniu wąskich tolerancji i minimalnego zużycia narzędzia.

Lotnictwo

W przypadku wewnętrznego wykończenia powierzchni czołowych obudów ze stopu aluminium geometria płaskiego końca zapewnia idealną płaskość. W połączeniu z naszą powłoką o niskim współczynniku tarcia narzędzia minimalizują uszkodzenia przedmiotu obrabianego i zapewniają doskonałe wykończenie powierzchni do Ra1,6 μm, spełniając wysokie standardy precyzji w sektorze lotniczym.

Zalecane parametry cięcia

Uwaga: W przypadku otworów nieprzelotowych należy pozostawić 1–2 mm prześwitu na wióry; posuw stopniowy zalecany do powierzchni pochyłych; płytki wzmocnione końcówką sugerowane do obróbki przerywanej.
