W jaki sposób niestandardowy frez do formowania PCD może przekształcić obróbkę o wysokiej precyzji

Podsumowanie artykułu: A komputerD Niestandardowy nóż do formowaniajest przeznaczony do operacji obróbczych, w których standardowe narzędzia skrawające nie są w stanie skutecznie odtworzyć skomplikowanych konturów, stopni, rowków lub specjalnych profili. Łącząc głowicę narzędziową PCD z korpusem z węglika, to dostosowane do indywidualnych potrzeb rozwiązanie narzędziowe zapewnia doskonałą odporność na zużycie, stabilność wymiarową, gładkie wykończenie powierzchni i możliwość formowania w jednym kroku.Wangdefuzapewnia dostosowane rozwiązania narzędziowe PCD do wymagających zastosowań w branży motoryzacyjnej, lotniczej, elektroniki 3C i produkcji sprzętu medycznego.

Spis treści

Co to jest niestandardowy nóż do formowania PCD?

Dlaczego PCD nadaje się do precyzyjnego formowania?

Kluczowe dane techniczne i opcje dostosowywania

Jakie są główne zalety?

Gdzie jest używany?

Jak wybrać odpowiedni nóż?

W jaki sposób niestandardowe oprzyrządowanie poprawia wydajność produkcji?

Często zadawane pytania

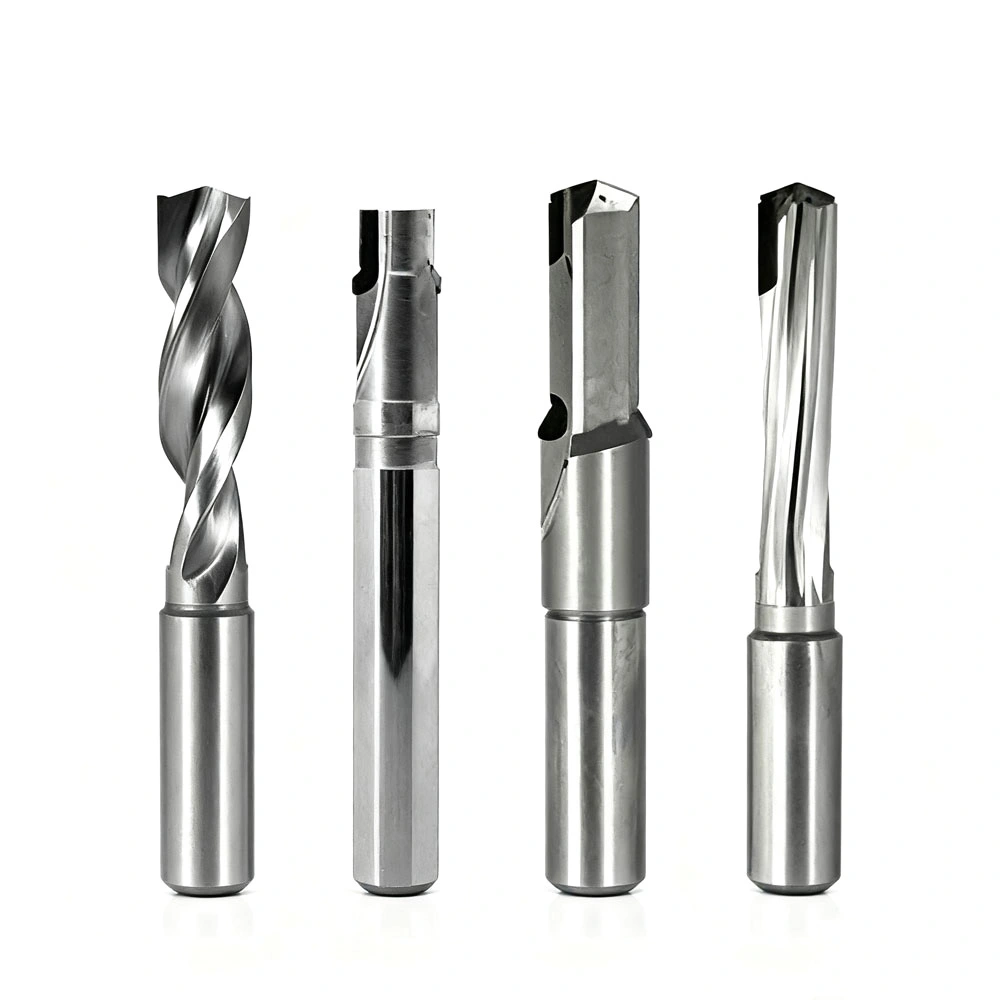

Co to jest niestandardowy nóż do formowania PCD?

A Niestandardowy nóż do formowania PCDto specjalnie zaprojektowane narzędzie skrawające, przeznaczone do obróbki detali o złożonej lub niestandardowej geometrii. W przeciwieństwie do konwencjonalnych frezów palcowych lub frezów ogólnego przeznaczenia, są one projektowane w oparciu o rzeczywisty kontur, tolerancję, materiał i wymagania produkcyjne określonego komponentu.

Narzędzie zazwyczaj łączy w sobie:Głowica tnąca z diamentu polikrystalicznego (PCD).z korpusem narzędzia z węglika o wysokiej wytrzymałości. Zgodnie ze specyfikacją produktu sekcja tnąca PCD może osiągnąć twardość w przybliżeniu8000 HV, podczas gdy jego przewodność cieplna może sięgać ok700 W/mK. Te cechy pomagają utrzymać stabilność krawędzi skrawającej, zmniejszają zużycie i efektywnie odprowadzają ciepło powstające podczas obróbki.

W przypadku producentów produkujących komponenty o nieregularnych konturach, schodkowych otworach, rowkach, zakrzywionych powierzchniach lub innych specjalistycznych profilach, niestandardowa geometria formowania może wyeliminować wiele etapów obróbki. Zamiast używać kilku narzędzi do stopniowego odtwarzania kształtu, odpowiednio zaprojektowany frez do formowania może ukończyć zamierzony profil w jednej operacji obróbki.

Aby uzyskać więcej informacji na temat niestandardowych możliwości narzędzi, zobacz niestandardowe rozwiązania w zakresie narzędzi niestandardowych firmy Wangdefu.

Dlaczego PCD nadaje się do precyzyjnego formowania?

Wybór materiału ma bezpośredni wpływ na trwałość narzędzia, jakość powierzchni, spójność wymiarową i koszt obróbki. PCD jest szczególnie atrakcyjny w przypadku materiałów nieżelaznych i ściernych, ponieważ jego wyjątkowa twardość i odporność na zużycie pomagają utrzymać stabilną krawędź skrawającą w dłuższych cyklach produkcyjnych.

Wysoka twardość i odporność na zużycie

komputerD jest znacznie twardszy niż konwencjonalny węglik. Dzięki temu krawędź skrawająca jest odporna na stopniowe zużycie podczas ciągłej obróbki. Bardziej stabilna krawędź może pomóc producentom zachować dokładność wymiarową przez dłuższy czas i zmniejszyć częstotliwość wymiany narzędzi.

Efektywne odprowadzanie ciepła

Akumulacja ciepła może powodować odkształcenia termiczne i negatywnie wpływać na dokładność obróbki. PCD charakteryzuje się wysoką przewodnością cieplną, co pozwala na szybkie rozproszenie ciepła generowanego w strefie cięcia. Cecha ta jest szczególnie cenna przy obróbce stopów aluminium i innych materiałów, gdzie ważna jest jakość powierzchni i stabilność wymiarowa.

Stabilne wykończenie powierzchni

Ostra i odporna na zużycie krawędź PCD zapewnia czyste i spójne rezultaty cięcia. Gdy geometria narzędzia jest precyzyjnie dopasowana do przedmiotu obrabianego, złożone powierzchnie można odtworzyć przy mniejszej liczbie operacji wtórnych.

Kluczowe dane techniczne i opcje dostosowywania

Ponieważ narzędzia formujące są opracowywane pod kątem poszczególnych detali, nie ma jednej uniwersalnej konfiguracji. Wymiary i geometrię narzędzia należy określić na podstawie rysunku komponentu, materiału do obróbki, sprzętu CNC, wielkości produkcji i wymaganej tolerancji.

To podejście do dostosowywania sprawia, że ​​narzędzie to jest czymś więcej niż tylko dodatkiem do cięcia. Staje się rozwiązaniem obróbczym zaprojektowanym wokół ostatecznej geometrii komponentu.

Jakie są główne zalety niestandardowego noża do formowania PCD?

1. Formowanie jednoetapowe

Najważniejszą zaletą jest możliwość połączenia wielu wymagań dotyczących formowania w jednym specjalistycznym narzędziu. Tam, gdzie konwencjonalny proces może wymagać kilku frezów i zmian narzędzi, niestandardowy frez do formowania może potencjalnie ukończyć docelowy profil w jednym przejściu.

• Mniej operacji obróbczych
• Zmniejszona częstotliwość wymiany narzędzi
• Krótsze cykle produkcyjne
• Bardziej spójne pozycjonowanie funkcji
• Mniejsza zależność od wielu procesów wykończeniowych

2. Dłuższa żywotność narzędzia

Wysoka twardość i odporność na zużycie PCD pomagają utrzymać wydajność skrawania podczas powtarzalnej produkcji. Dłuższa żywotność narzędzia może zredukować przerwy w pracy maszyny i uprościć planowanie produkcji, szczególnie w przypadku obróbki wielkoseryjnej.

3. Poprawiona jakość powierzchni

Stabilna, najnowocześniejsza geometria jest niezbędna do uzyskania gładkich powierzchni. Dostosowany profil formowania może dokładnie odtworzyć wymagany kontur, jednocześnie zmniejszając ryzyko niespójnych śladów obróbki spowodowanych wielokrotnymi przejściami narzędzi.

4. Geometria specyficzna dla aplikacji

Każdy komponent stwarza inne wyzwania związane z obróbką. Kształt ostrza, liczbę rowków, kąt linii śrubowej, konfigurację chwytu, średnicę i konstrukcję kanału chłodziwa można dostosować do zastosowania, zamiast narzucać obrabiany przedmiot pasowaniu do standardowego narzędzia.

Gdzie jest używany?

Niestandardowe frezy do formowania PCD są szczególnie przydatne, gdy geometria komponentów i spójność produkcji są bardziej wymagające niż to, co może zapewnić standardowe oprzyrządowanie.

• Automobilowy:Obudowy ze stopu aluminium, elementy przekładni, części konstrukcyjne i precyzyjnie stopniowane otwory.
• Przemysł lotniczy:Komponenty kompozytowe z włókna węglowego i lekkie części konstrukcyjne wymagające kontrolowanego wykończenia.
• Elektronika 3C:Ramy środkowe, obudowy i precyzyjne komponenty ze stopu aluminium do telefonów komórkowych i komputerów.
• Sprzęt medyczny:Precyzyjne komponenty, w których ważna jest powtarzalność wymiarowa i jakość powierzchni.
• Produkcja przemysłowa:Specjalne rowki, nieregularne kontury, zakrzywione profile i niestandardowe operacje formowania.

Narzędzie szczególnie nadaje się do obróbki metali nieżelaznych, takich jak aluminium i miedź, a także kompozytów z włóknami węglowymi, tworzyw sztucznych wzmacnianych włóknem szklanym i wybranych tworzyw konstrukcyjnych o wysokiej twardości.

Jak wybrać odpowiedni nóż?

Wybór niestandardowego narzędzia do formowania powinien rozpocząć się od komponentu, a nie od katalogu narzędzi. Inżynierowie powinni ocenić cały proces obróbki przed sfinalizowaniem geometrii narzędzia.

1. Zdefiniuj materiał przedmiotu obrabianego:Określ twardość, ścieralność, właściwości termiczne i zachowanie wiórów.
2. Przeanalizuj rysunek komponentu:Przeglądaj kontury, rowki, promienie, stopnie, profile otworów i tolerancje wymiarowe.
3. Potwierdź maszynę CNC:Sprawdź prędkość wrzeciona, moc, interfejs uchwytu narzędzia, dostępne chłodziwo i zakres obróbki.
4. Określ wymagania produkcyjne:Weź pod uwagę wielkość partii, czas cyklu, oczekiwaną trwałość narzędzia i wymaganą spójność.
5. Zoptymalizuj geometrię frezu:Wybierz odpowiednią średnicę, układ rowków, kąt linii śrubowej, konstrukcję trzpienia i profil formujący.
6. Zatwierdź ostateczny projekt:Skorzystaj z rysunków CAD i informacji zwrotnych dotyczących obróbki, aby upewnić się, że narzędzie pasuje do rzeczywistego środowiska produkcyjnego.

W przypadku oprzyrządowania niestandardowego dostarczenie szczegółowego rysunku CAD lub istniejącej próbki może znacząco poprawić dokładność projektu narzędzia. Cenne są również informacje o materiale przedmiotu obrabianego, modelu maszyny, warunkach obróbki, wymaganej tolerancji i docelowej wielkości produkcji.

W jaki sposób niestandardowe oprzyrządowanie poprawia wydajność produkcji?

O wartości ekonomicznej noża do formowania na wymiar nie decyduje wyłącznie cena jego zakupu. Ważniejszym czynnikiem jest jego całkowity udział w procesie obróbki.

Na przykład element wymagający kilku standardowych frezów może wymagać wielokrotnych zmian narzędzi, zmiany położenia, kontroli pośredniej i dodatkowych operacji wykańczających. Dedykowane narzędzie do formowania może skonsolidować odpowiednie operacje i zmniejszyć złożoność procesu.

Może to zapewnić kilka wymiernych korzyści:

• Krótszy czas bez obróbki spowodowany zmianami narzędzi
• Zmniejszona liczba etapów obróbki
• Poprawiona spójność wymiarowa pomiędzy partiami
• Potencjalnie niższe wymagania dotyczące pracy i kontroli
• Bardziej przewidywalne planowanie produkcji
• Lepsza przydatność do zautomatyzowanej produkcji CNC

Wangdefu obsługuje niestandardowe narzędzia PCD od prac badawczo-rozwojowych i projektowania inżynieryjnego po produkcję. Jej dział narzędzi precyzyjnych ma ponad dziesięcioletnie doświadczenie i obsługuje zastosowania w branży motoryzacyjnej, lotniczej, 3C i sprzęcie medycznym. Firma twierdzi również, że dokładność jej oprzyrządowania może osiągnąć wysoki poziom precyzji, wspierając klientów poszukujących powtarzalnej wydajności obróbki.

Aby poznać powiązane rozwiązania precyzyjne, odwiedź stronęNarzędzia skrawające CNCkategoria.

Często zadawane pytania

Jaki jest główny cel niestandardowego noża do formowania PCD?

Jego głównym celem jest obróbka skomplikowanych lub niestandardowych profili detali z dedykowaną geometrią skrawania. Może połączyć kilka wymagań dotyczących formowania w jedno narzędzie i może zmniejszyć potrzebę wykonywania wielu operacji obróbczych.

Jakie materiały można obrabiać frezami formującymi PCD?

Są one powszechnie odpowiednie do materiałów nieżelaznych, takich jak aluminium, miedź i ich stopy. W zależności od konstrukcji narzędzia można je również stosować do kompozytów z włóknami węglowymi, tworzyw sztucznych wzmacnianych włóknem szklanym oraz wybranych tworzyw konstrukcyjnych.

Czy można dostosować średnicę frezu i geometrię ostrza?

Tak. Średnicę, profil ostrza, liczbę rowków, kąt linii śrubowej, konfigurację chwytu i inne cechy konstrukcyjne można zaprojektować zgodnie z rysunkiem przedmiotu obrabianego i wymaganiami dotyczącymi obróbki. Dostępne wymiary nie ograniczają się do jednego standardowego rozmiaru.

Jakie informacje są potrzebne do opracowania niestandardowego noża do formowania?

Zdecydowanie zaleca się wykonanie szczegółowego rysunku CAD. Inżynierowie powinni również podać materiał przedmiotu obrabianego, tolerancję docelową, sprzęt do obróbki, stan wrzeciona, wielkość produkcji i bieżące problemy z obróbką. Istniejąca próbka narzędzia lub komponentu może również pomóc w udoskonaleniu projektu.

Dlaczego warto wybrać PCD zamiast konwencjonalnego frezu z węglików spiekanych?

komputerD oferuje znacznie wyższą twardość i odporność na zużycie, co może pomóc w utrzymaniu ostrej krawędzi skrawającej przez dłuższy czas. W odpowiednich zastosowaniach może to poprawić stabilność wymiarową, jakość powierzchni, trwałość narzędzia i ogólną wydajność obróbki.

Wniosek

Odpowiednio zaprojektowanyNiestandardowy nóż do formowania PCDmoże zamienić skomplikowaną operację obróbki w bardziej kontrolowany i wydajny proces. Połączenie twardości PCD, dostosowanej geometrii formowania, wytrzymałości korpusu węglika i możliwości obróbki jednoetapowej sprawia, że ​​jest to cenna opcja w przypadku precyzyjnych elementów o wymagających konturach i wymaganiach dotyczących powierzchni. Dzięki ponad dziesięcioletniemu doświadczeniu w zakresie narzędzi precyzyjnych firma Wangdefu zapewnia dostosowane rozwiązania dla producentów poszukujących niezawodnej wydajności i konstrukcji narzędzi dostosowanych do konkretnego zastosowania. Jeśli opracowujesz złożony proces obróbki lub potrzebujesz frezu zaprojektowanego na podstawie rysunku komponentu,skontaktuj się z namiaby omówić Twoje wymagania dotyczące narzędzi i otrzymać dostosowane do indywidualnych potrzeb rozwiązanie.
